Artikel 3.AB340P01.1.C.EXT.24

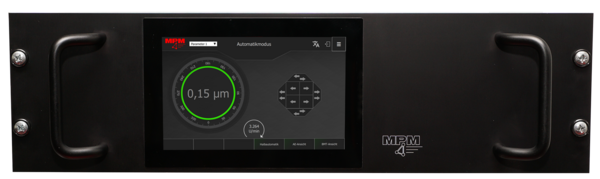

Auswuchtelektronik, automatisch AB340 (CONLESS)
Zum vollautomatischen Auswuchten an Schleifmaschinen mit MPM-Anbau- oder Spindel-Einbau-Auswuchtapparaten mit CONLESS-Ansteuerung und 19"-Frontplatte
- CONLESS-Ansteuerung
- Software Balcon350 für Auswuchten und AE-Körperschall
- Bedienung über Touch Screen
- Kompatibel zu allen MPM- CONLESS-Auswuchtapparaten
- CAN-Bus Datenausgang
- Gehäuse 19“
- Kurze Lieferzeit
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Beschreibung |
|---|---|---|
| 3.AB340P01.1.K.EXT.24 | 1xxxxxxxA | Auswuchtelektronik AB340 mit 19" Frontplatte, 24V |
Technische Details
| Technische Daten | |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 73 VA |
| CONLESS-Sender-Anschluss | 7-polig |
| Schwingungsfühler-Anschluss | 4-polig |
| Externer Ausgang | 5-polig stereo, D-SUB Buchse 9-polig |
| Bedienung | Touchscreen |
| Maße B x H x T [mm] | 482 x 134 x 252 |
| Gewicht ca. | 4 kg |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

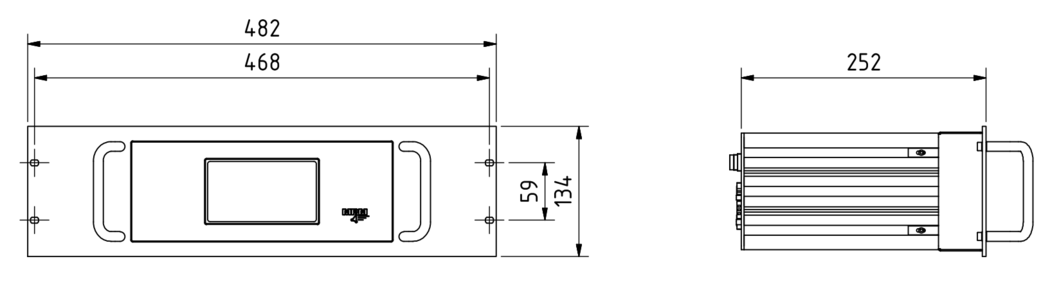

Maßzeichnungen
Anwendungsbeispiele
AB340 mit Profibus, ohne AE-Körperschall
AB340 mit Profibus und AE-Körperschall
| Zubehör | Beschreibung | Artikel | |
|---|---|---|---|
 | Schwingungsfühler | 3.PU | zum Produkt |
 |
Kabel (Verlängerung), 4-polig für Schwingungsfühler Buchse / Stecker | 3.4xxBS | zum Produkt |
 |
CONLESS-Sender, 7-polig ohne AE-Körperschall | 3.SxxC | zum Produkt |
 |
Kabel (Verlängerung), 7-polig für CONLESS-Sender Buchse / Stecker | 3.7xxBS | zum Produkt |
 |
CONLESS-Empfänger, 3-polig ohne AE-Körperschall | 3.Exx | zum Produkt |
 |
Spiralkabel, 3-polig Verbindung zwischen Elektronik und ISB Typ A und B Für ISB-Apparate ohne AE-Körperschallsignal | 3.3.Sxx.SS | zum Produkt |
 |
Einbau-Auswuchtapparat ohne AE-Körperschallsignal | 3.ISB | zum Produkt |
 |
Einbau-Auswuchtapparate ohne AE-Körperschallsignal für den Einsatz in HSK Aufnahmen. Ab HSK63 bis HSK125 | 3.ISBxxxC | zum Produkt |
 |
Anbau-Auswuchtapparate ohne AE-Körperschallsignal | 3.ESB | zum Produkt |
